Große Leistung, kleiner Querschnitt – Dünnringlager von Rodriguez
Dünnringlager von Rodriguez überzeugen durch ihren großen Bohrungsdurchmesser bei minimalem Querschnitt. Ideal für Anwendungen, bei denen Gewicht und Platz entscheidend sind – etwa in der Robotik, Luft- und Raumfahrt oder Medizintechnik.
Mit über 250 Typen in zölligen und metrischen Abmessungen bieten wir eine breite Auswahl an maßgeschneiderten Lösungen. Die optimale Kombination aus Kompaktheit und Leistung – perfekt für die Miniaturisierung in modernen Konstruktionen, wenn jedes Gramm zählt.
Vorteile der Rodriguez-Dünnringlager
Unsere Dünnringlager sind kompakt, leicht und leistungsstark. Sie erfüllen höchste Ansprüche in der Konstruktion und sind vielseitig einsetzbar.
- Platzoptimiert: Großer Bohrungsdurchmesser bei minimalem Lagerquerschnitt.
- Vielseitig nutzbar: Freier Innenraum ideal für Luft-, Hydraulik- oder elektrische Leitungen sowie Schleifringe.
- Leistungsstark: Trotz Miniaturisierung vergleichbare Effizienz wie herkömmliche Wälzlager.
- Gewichtseffizient: Ersetzt Vollwellen durch leichte und robuste Hohlwellen.
- Kompakt und leicht: Perfekt für Konstruktionen mit begrenztem Raum und Gewichtsanforderungen.
Dünnringlager in Aktion – Vielseitige Lösungen für zahlreiche Branchen
Erleben Sie Dünnringlager im Einsatz: Ob Robotik, Luftfahrt, Medizintechnik oder Satellitentechnik. Die Vielseitigkeit von Dünnringlagern, sowie deren Präzision und Effizienz, erfüllen höchste Anforderungen in unterschiedlichsten Brachen.
Dünnringlager im Überblick
Vielfältige Baureihen für jede Anforderung
Kompakte und leichte Wälzlager
REALI-SLIM® Dünnringlager von Rodriguez stehen für präzise Konstruktion und maximale Effizienz. Sie bieten einen konstanten Querschnitt über alle Größen hinweg, wodurch sie sich ideal für platzsparende Designs eignen. Das heißt, der Querschnitt bleibt mit steigendem Bohrungsdurchmesser konstant. Ihre innovative Bauweise ermöglicht den Austausch von Vollwellen durch Hohlwellen, was die Konstruktion erleichtert und gleichzeitig Gewicht reduziert. Besonders hervorzuheben ist die Möglichkeit, dass ein Vierpunktlager oft zwei Kugellager ersetzen kann, was nicht nur die Bauweise vereinfacht, sondern auch Kosten spart.
Anwendungen der REALI-SLIM®-Dünnringlager:
- Roboterarme in der Industrie
- Präzisionsgeräte in der Luft- und Raumfahrt
- Astronomische Teleskope und Satellitenkommunikation
- Montage- und Zuführungsmaschinen
- Maschinen zur Lebensmittel- und Verpackungsherstellung
- Medizinische Diagnosetechnik und Scanner
- Werkzeugmaschinen
- Rohrtrennmaschinen
- Textilmaschinen
- Halbleiterfertigung
- Drehtische
Schlanke und platzsparende Wälzlager

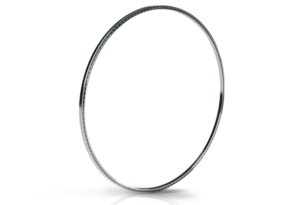

ULTRA-SLIM® Dünnringlager bieten durch ihren einzigartigen Aufbau die schlankste Bauweise auf dem Markt. Sie eignen sich besonders für Anwendungen mit begrenztem Platzangebot und strikten Gewichtsbeschränkungen. Mit Durchmessern von 35 bis 200 mm und einer robusten Edelstahl-Keramik-Kombination sind sie korrosionsbeständig und vakuumtauglich, was sie ideal für High-Tech-Anwendungen macht.
Vorteile der ULTRA-SLIM® Dünnringlager:
- Geringes Gewicht
- Platzsparend
- Sehr kleiner Querschnitt
- Korrosionsbeständig
- Vakuumtauglich
- Durchmesser von 35 bis 200 mm
Bauformen der ULTRA-SLIM® Dünnringlager:

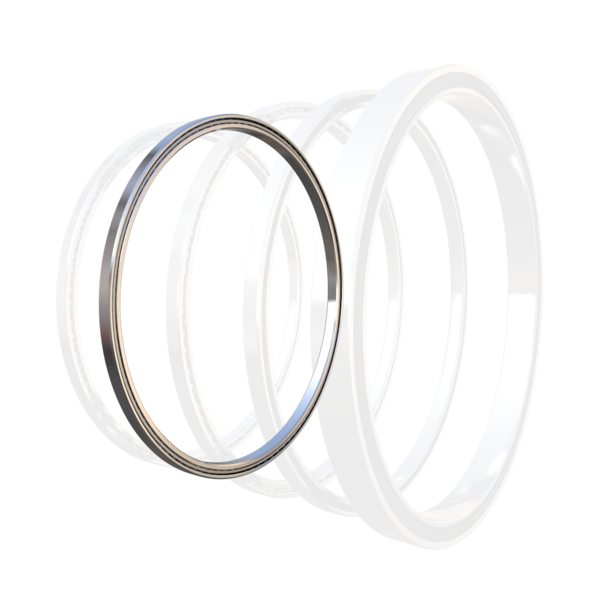

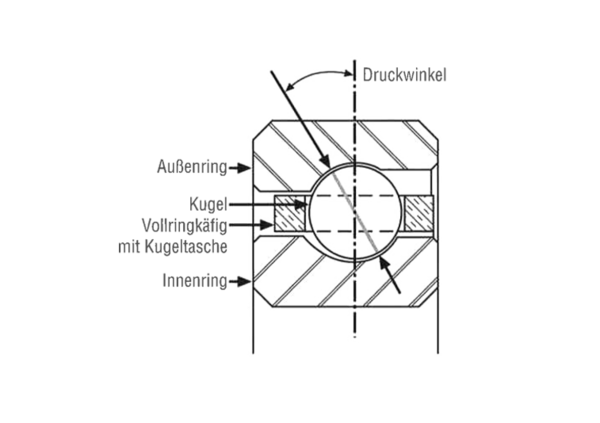

- Schrägkugellager (Typ A)

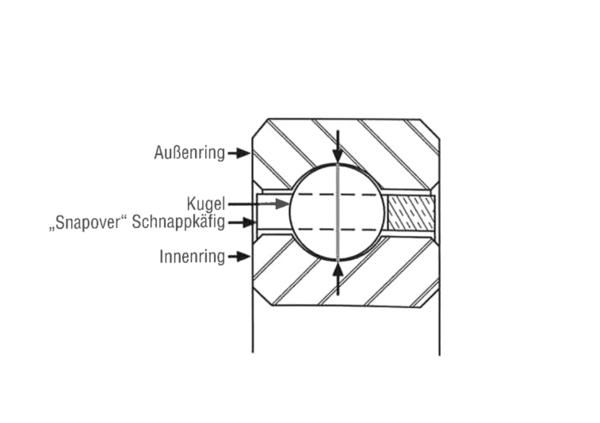

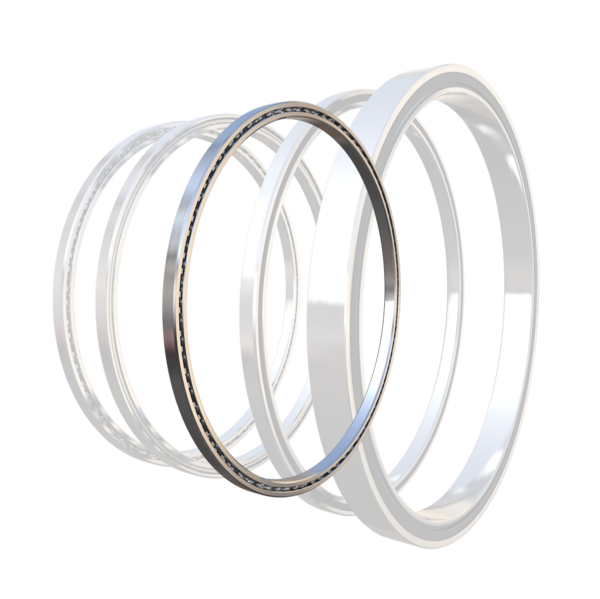

- Rillenkugellager (Typ C)

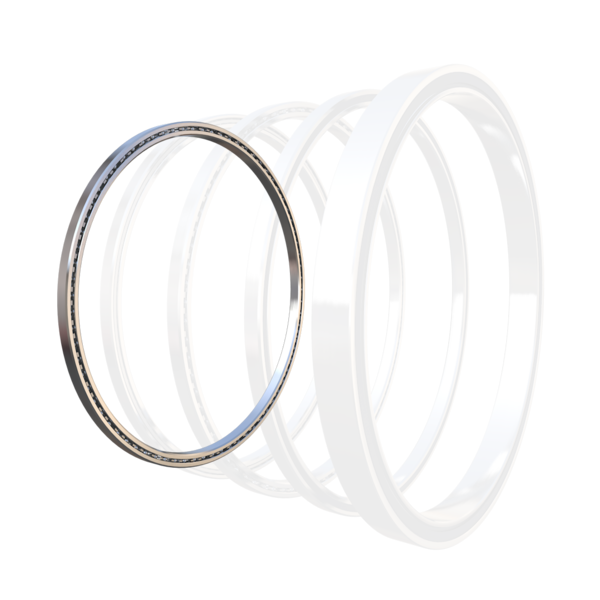

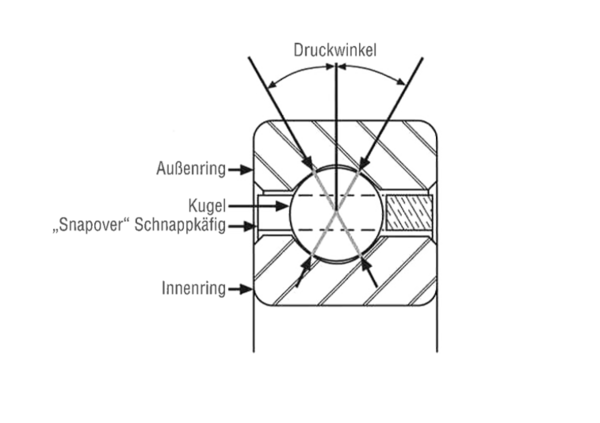

- Vierpunktlager (Typ x)
- Kundenspezifische Dünnringlager
Effiziente Konstruktionen mit metrischen Dünnringlagern
Dünnringlager in metrischer Ausführung sind eine echte Hilfe für den Konstrukteur. Sie senken den Aufwand für Wälzlager-Anwendungen, weil nicht mehr in metrische Maße umgerechnet werden muss. Wie alle Dünnringlager von Rodriguez haben sie ein unschlagbar niedriges Gewicht und einen kleinen Querschnitt.
Bauformen der metrischen Dünnringlager:
- Radialkugellager für gleichmäßige Belastung
- Schrägkugellager für axiale Belastungen
- Vierpunktlager für hohe Flexibilität
Hybrid-Dünnringlager für anspruchsvolle Umgebungen
Hybrid-Dünnringlager von Rodriguez vereinen die Vorteile abriebfester Keramikkugeln und temperaturbeständiger Materialien. Ihre hohe Korrosionsresistenz und geringe Anfälligkeit gegenüber aggressiven Substanzen machen sie ideal für Reinräume und Vakuumanwendungen. Durch die Option von Käfigversionen aus Messing oder nichtmetallischen Materialien wie Teflon bieten sie maximale Flexibilität für spezifische Anforderungen.
Vorteile der Hybrid-Dünnringlager:
- Korrosionsbeständig
- Nahezu abriebfest
- Mangelschmierung und Trockenlauf
- Hochtemperaturbeständig
- Reinraumfähig
- Vakuumtauglich
Der praktische Weg zum passenden Dünnringlager
- Optimale Auswahl von REALI-SLIM®-Dünnringlagern
- Effiziente Entwicklung passender Designkonzepte
- Präzise und schnelle Konstruktionsergebnisse
Für die Auswahl der richtigen REALI-SLIM®-Dünnringlager und die Umsetzung des passenden Designkonzepts steht die Engineering-Software REALI-DESIGN® zur Verfügung. Das Programm beschleunigt und präzisiert den Auswahl- und Konstruktionsprozess.
Diese Software bietet viele nützliche Werkzeuge, Informationen und Daten:
- Eine komplette, CAD-fertige DXF-Bibliothek
- Ein Programm zur Erstellung von Datenblättern
- Übungsmodule und vieles mehr
- Die Version REALI-DESIGN MM™ ist für die Auslegung und Berechnung metrischer Lager vorgesehen.
Besuchen Sie KAYDON® unter www.kaydonbearings.com und laden Sie von dort die kostenlose Software Version REALI-DESIGN MM ™ herunter.
