Vitesse limite élevée, haute accélération
Les vis à rouleaux Rodriguez servent exclusivement à la transmission d'efforts axiaux. Elles sont la combinaison d'une vis rectifiée et d'un écrou fileté équipé de rouleaux. Ces vis à rouleaux sont caractérisées par la géométrie spécifique du filetage et du roulement. Grâce à l'utilisation de rouleaux filetés, des zones de contact en résultant et du nombre de points de contact, des valeurs de charge axiale élevées sont obtenues.

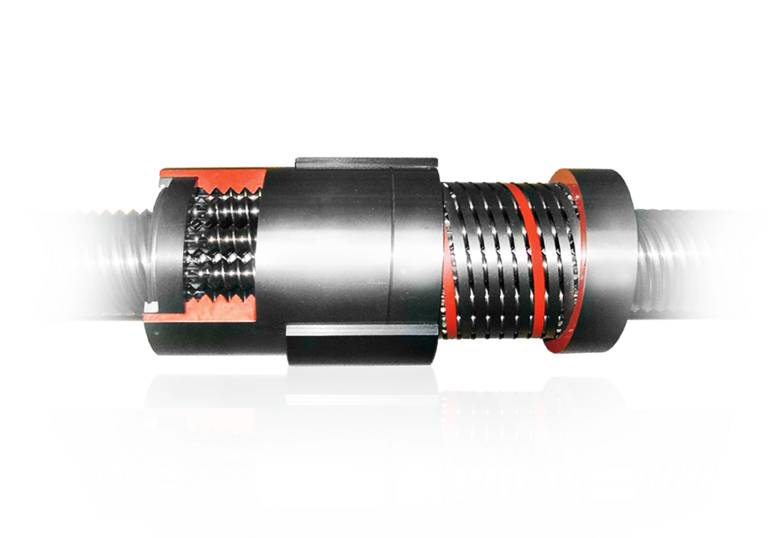

Les vis à rouleaux Rodriguez sont principalement disponibles en deux versions : avec des rouleaux satellites ou avec recirculation de rouleaux Les vis avec rouleaux satellites consistent en une vis rectifiée, un écrou fileté et des rouleaux satellites. La vis et l'écrou possèdent un profil à filetage multiple avec un angle de filet à 90°. Les rouleaux satellites sont guidés des deux côtés par des couronnes dentées et conservent ainsi un écartement parallèle à l'axe. Cette version de vis à rouleaux est disponible avec et sans précontrainte. Les écrous filetés à rouleaux peuvent être protégés des grosses salissures à l'aide de racleurs d'impureté en PA66. Les vis à rouleaux avec recirculation de rouleaux n'utilisent pas de rouleaux satellites mais des rouleaux rainurés sur le diamètre extérieur.
Ces derniers sont disposés à distance du pas correspondant. Ils permettent sur des diamètres de vis relativement important, des pas fins et fournissent une précision de positionnement, de reproductibilité élevée et un rendement important.
Les avantages des entraînements filetés à rouleaux de Rodriguez
- Hautes capacités de charge axiales
- Vitesse limite élevées
- Haute accélération
- Haute rigidité axiale
- Haute précision de positionnement
- Haute répétabilité
- Disponibles relativement rapidement
Autres séries des entraînements filetés à rouleaux
Elles sont composées d’une vis, d’un écrou fileté, et de rouleaux satellites. Ainsi, la vis et l'écrou ont un profil à filetages multiples avec un angle de flanc de 90 °. Les rouleaux satellites sont guidés des deux côtés par des pignons et sont donc maintenus axialement parallèles. Cette version de la vis à rouleaux est disponible avec ou sans pré-charge. Pour la protection contre les grosses salissures, les écrous à rouleaux peuvent être équipés de racleurs en polyamide (PA66).
Elles n’utilisent pas de rouleaux satellites, mais des rouleaux dotés de rainures sur leur diamètre extérieur. Ceux-ci sont disposés à un écart dépendant de l’inclinaison. Elles offrent une inclinaison nulle pour les vis de diamètre relativement élevé, et atteignent ainsi une haute précision de positionnement et de répétabilité ainsi qu’un haut rendement.
