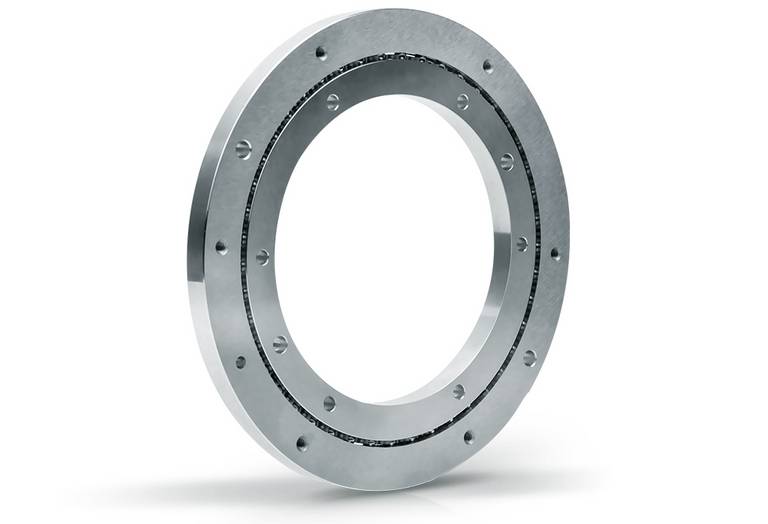

Miniatur-Kugeldrehverbindungen: Höchstleistung auf kleinstem Raum

Download Value Added Products Katalog

Miniatur-Kugeldrehverbindungen zählen bei Rodriguez zu den kundenspezifischen Sonderausführungen und werden auf eigenen Bearbeitungsmaschinen hergestellt. Sie sind als innen-, außen- oder unverzahnte Ausführungen erhältlich. Diese innovativen Lager überzeugen mit einem kleinen Querschnitt und besonders kompakten Maßen: Möglich sind Innendurchmesser ab 30 mm bei einer Bauhöhe von ca. 6,5 mm.

Die Miniatur-Kugeldrehverbindungen bestehen aus nichtrostenden martensitischen Legierungen, wobei Rodriguez die Lager gemäß den individuellen Anforderungen der Kunden fertigt – möglich sind nicht nur Modifikationen bei den Werkstoffen, sondern auch bezüglich Bohrbild, Dichtung und Kontur der Ringe. Auch korrosionsgeschützte Ausführungen sind lieferbar. Durch die Integration bestimmter Funktionen im Lager – wie zum Beispiel Nuten mit Steuerfunktionen oder auch Halterungen und Laschen – lässt sich die Anzahl von Bauteilen reduzieren. Dadurch verringern sich Schnittstellen, was wiederum Fehler verhindert und zu einer höheren Systemgenauigkeit beiträgt.

Dank ihrer vielfältigen positiven Eigenschaften bewähren sich die Miniatur-Kugeldrehverbindungen von Rodriguez in zahlreichen Branchen wie zum Beispiel der Halbleiterfertigung, Optik, Medizintechnik, Messtechnik und der Automatisierung.



Vorteile der Miniatur-Kugeldrehverbindungen

  • Kompakt, leicht, kleiner Querschnitt
  • Kundenindividuell anpassbar
  • Auch schon in kleinen Stückzahlen erhältlich
  • Innen-, außen- oder unverzahnt lieferbar
  • Verzahnungen in Modul - oder Zahnriemenausführung
  • Korrosionsgeschützte Ausführungen möglich
  • Einfache und somit kosteneffiziente Montage
  • Teilweise ab Lager verfügbar
